Een dak dat het begeeft bij storm, begeeft het zelden in het midden. Het begint aan een rand, een hoek of een detail rond een lichtstraat, en van daaruit trekt de wind de dakdichting open als een bladzijde. Wie de windbelasting plat dak onderschat, onderschat vooral die zones: daar is de zuigkracht een veelvoud van wat op het middenvlak staat.
Op een steeldeck dak is dat extra scherp. De isolatie en de dakdichting hangen er niet aan hun eigen gewicht, maar aan schroeven die in de bovenflens van een dunne staalplaat grijpen. Elke schroef telt, elke plaatsing telt, en het bevestigingsplan is geen formaliteit maar het echte constructieve document van uw dak.
Wat de wind met een plat dak doet
Wind duwt niet alleen, wind zuigt vooral. Over een plat dak stroomt de lucht en aan de bovenzijde ontstaat onderdruk. Die onderdruk wil de dakdichting, de isolatie en in extreme gevallen de staalplaat zelf optillen. Hoe hoger en hoe vrijer het gebouw staat, hoe groter die kracht.
Tegelijk kan er binnen overdruk ontstaan, bijvoorbeeld als een poort aan de loefzijde openstaat. De binnendruk duwt dan mee omhoog terwijl de wind buiten trekt. Voor een logistieke hal met poorten die de hele dag openstaan, is dat geen theoretisch geval maar de normale bedrijfssituatie.
De schade begint bijna altijd lokaal: een losgekomen strook aan de dakrand, een opgewaaide naad bij een dakoverstek, een dakrandprofiel dat begint te klapperen. Daarna gaat het snel.
Windbelasting plat dak berekenen: wie bepaalt wat
De bepaling van de windbelasting hoort bij het ontwerp, niet bij de man met de schroefmachine. Een studiebureau of ontwerper berekent de drukken op basis van de gebouwhoogte, de afmetingen in plan, de ligging en de omgeving, en levert een plan waarop de zones en de te verwachten krachten staan.
Uit die berekening volgt het bevestigingsplan: hoeveel bevestigers per vierkante meter in het middenvlak, hoeveel in de randzone, hoeveel in de hoekzone. De uitvoerder werkt dat plan af en toont met een uittrekproef op het bestaande of nieuwe staaldek aan dat de veronderstelde weerstand ook echt gehaald wordt.
Wat u als bouwheer minimaal in dossier wil hebben:
- een zoneringsplan van het dak met midden-, rand- en hoekzone;
- het aantal bevestigers per zone, per vierkante meter;
- het type bevestiger en de bijhorende drukverdeelplaatjes of telescoopbussen;
- het resultaat van de uittrekproef op het aanwezige staaldek;
- de detaillering van dakrand, opstand, lichtstraat en doorvoer.
Randzones en hoekzones: waar het patroon verdicht
Een plat dak wordt verdeeld in drie zones. In het middenvlak is de zuigkracht het laagst. Langs de randen loopt ze op. In de hoeken, waar de luchtstroom afscheurt en wervelt, is ze het hoogst. De breedte van die zones hangt af van de gebouwafmetingen en de hoogte, niet van een vaste maat.
Praktisch betekent dat een verdicht schroefpatroon naar de rand toe. In de hoeken kan het aantal bevestigers een veelvoud zijn van het middenvlak. Wie in de hoek hetzelfde patroon aanhoudt als in het midden, bouwt daar het zwakke punt in en dat is precies de plek waar de storm begint.
Let ook op wat de zones verstoort: een hoger gebouwdeel naast een lager dak, een technische verhoging, een rij lichtstraten dicht bij de rand. Zulke onderbrekingen creëren lokaal extra zuiging en vragen om eigen aandacht in het bevestigingsplan.
Mechanisch bevestigen of verkleven op steeldeck

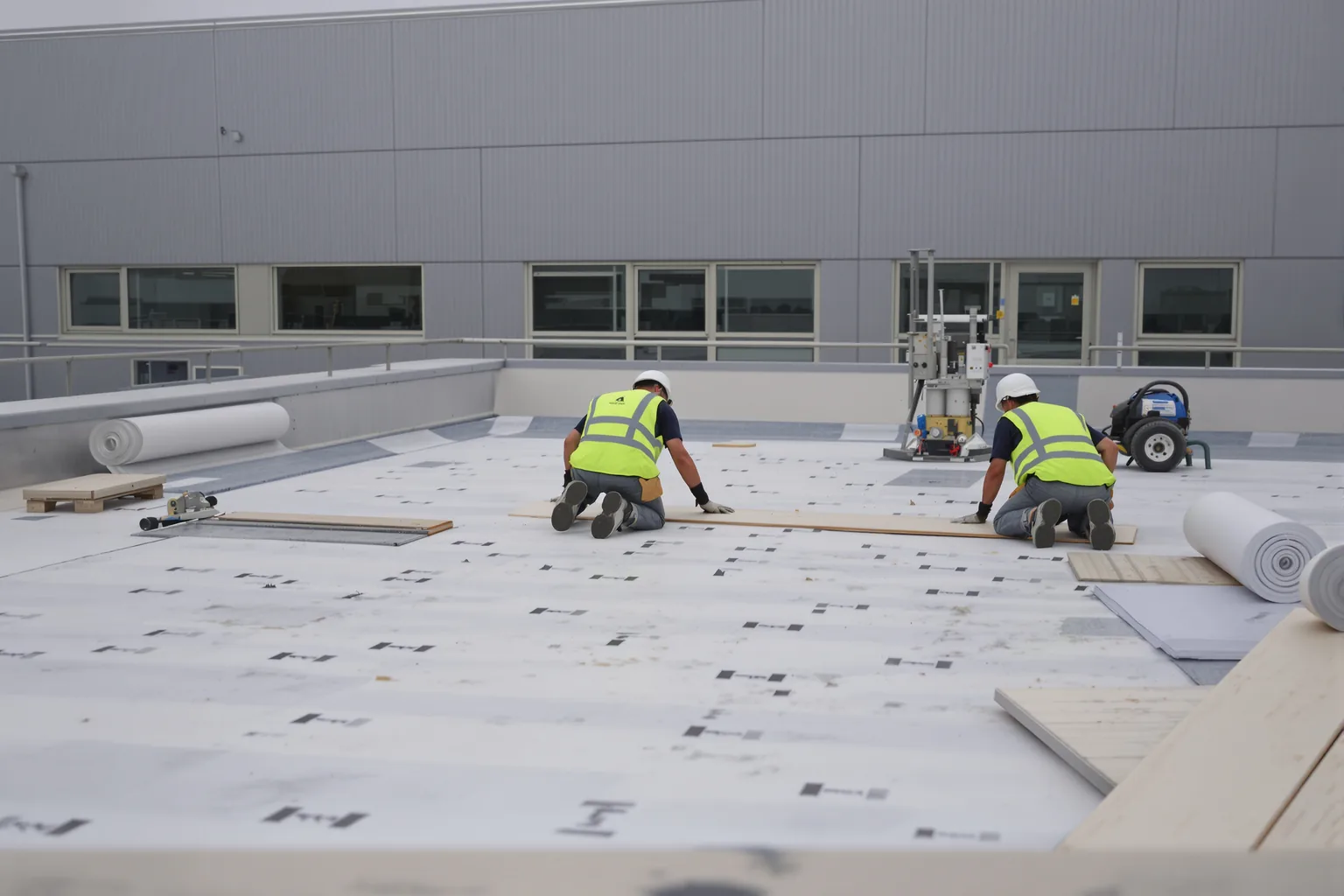

Op een steeldeck dak is mechanisch bevestigen de klassieke en meest logische oplossing. De schroef grijpt in de bovenflens van de geprofileerde staalplaat, het drukverdeelplaatje klemt de isolatie, de dakdichting wordt in de overlapping of met aparte bevestigers vastgezet. De kracht gaat rechtstreeks naar de draagstructuur.
Volledig verkleven vraagt een ondergrond die de trek kan opnemen over het hele vlak. Op staaldek betekent dat in de praktijk dat de isolatie eerst mechanisch aan het dek hangt en dat er daarboven eventueel verkleefd wordt. Kleven verplaatst het probleem niet: de zwakste schakel blijft de verbinding met het staal.
Wanneer welk systeem
- Mechanisch bevestigd: standaard op steeldeck, snel uit te voeren, goed controleerbaar, patroon volgt de zones.
- Gedeeltelijk verkleefd bovenop een mechanisch bevestigde laag: interessant waar men perforaties in de bovenste lagen wil beperken of waar akoestiek meespeelt.
- Ballast: op steeldeck zelden aangewezen, omdat de draagstructuur meestal licht gedimensioneerd is. Het extra gewicht moet aantoonbaar meegerekend zijn.
De schroef in de staalplaat: waar het misloopt
De uittrekwaarde van een bevestiger hangt af van de dikte en de staalkwaliteit van het dek, en van de plaats waar hij zit. Een schroef die net naast de bovenflens landt, of die in de flank van een rib wordt gedraaid, levert een fractie van de berekende weerstand. Op papier klopt alles, in werkelijkheid niet.
Bij renovatie komt daar de toestand van het bestaande dek bij. Roest aan de onderzijde boven een vochtige productieruimte, oudere plaatprofielen met beperkte dikte, of een dek dat al vol oude perforaties zit: dat verandert de rekenwaarden. Daarom hoort er bij renovatie van een industrieel dak altijd een uittrekproef ter plaatse bij, geen aanname.
Verder telt de opbouw zelf mee. Twee lagen isolatie in verband gelegd, met de bevestiging door de volledige dikte en drukverdeelplaatjes van het juiste formaat, gedraagt zich anders dan één dikke plaat met te kleine plaatjes. In de dakopbouw in doorsnede ziet u hoe die lagen samenhangen.
Luchtdichtheid: de druk die van binnen komt
Een luchtdicht afgewerkte damprem onder de isolatie doet meer dan condens tegenhouden. Ze beperkt ook dat de binnendruk zich onder de dakdichting nestelt en de opbouw van onderuit opblaast. Naden, aansluitingen op de opstanden en doorvoeren zijn hier bepalend.
Bij hallen met grote poorten is dat extra relevant. Het scenario met een open poort aan de windzijde hoort in de berekening thuis, en de uitvoering van de damprem moet daarbij aansluiten. Een zorgvuldig dichtgezette dampremlaag is hier geen luxe maar deel van de windvastheid.
Zonnepanelen en andere opbouw op het dak
Zoekt men op windbelasting van zonnepanelen op een plat dak, dan gaat het meestal over de panelen zelf. Voor een bedrijfsdak is de vraag ruimer: wat doet het montagesysteem met de dakdichting eronder? Ballastsystemen leggen gewicht op een dak dat daar niet altijd voor gemaakt is; doorboorde systemen maken extra perforaties die correct afgewerkt moeten worden.
Panelen veranderen bovendien de luchtstroom over het dak. Aan de rand van een paneelveld ontstaat extra zuiging, en die velden houdt men niet voor niets uit de hoekzones. Wie later panelen plant, laat dat het best meewegen op het moment dat het dak wordt opgebouwd, niet erna.
Hoe DMA dit aanpakt
Wij bepalen de juiste dakopbouw voor uw gebouw en vertalen het zoneringsplan naar een bevestigingsplan dat op de werf uitvoerbaar is. Voor renovatie start dat met een opmeting en een uittrekproef op het aanwezige staaldek, zodat de bevestigingsdichtheid op meetwaarden rust. Onze gespecialiseerde vakmensen voeren het patroon uit zoals het getekend is, ook in de hoeken waar het werk trager vooruitgaat. Wij volgen het traject op van opmeting tot oplevering en blijven uw vaste aanspreekpunt.
Wilt u weten hoe uw dak ervoor staat, dan hoeft dat geen groot dossier te worden. Met de dakscan geeft u in zes vragen de situatie door en krijgt u meteen een eerste beoordeling. Daarna bekijken we samen of een controle ter plaatse zinvol is.
